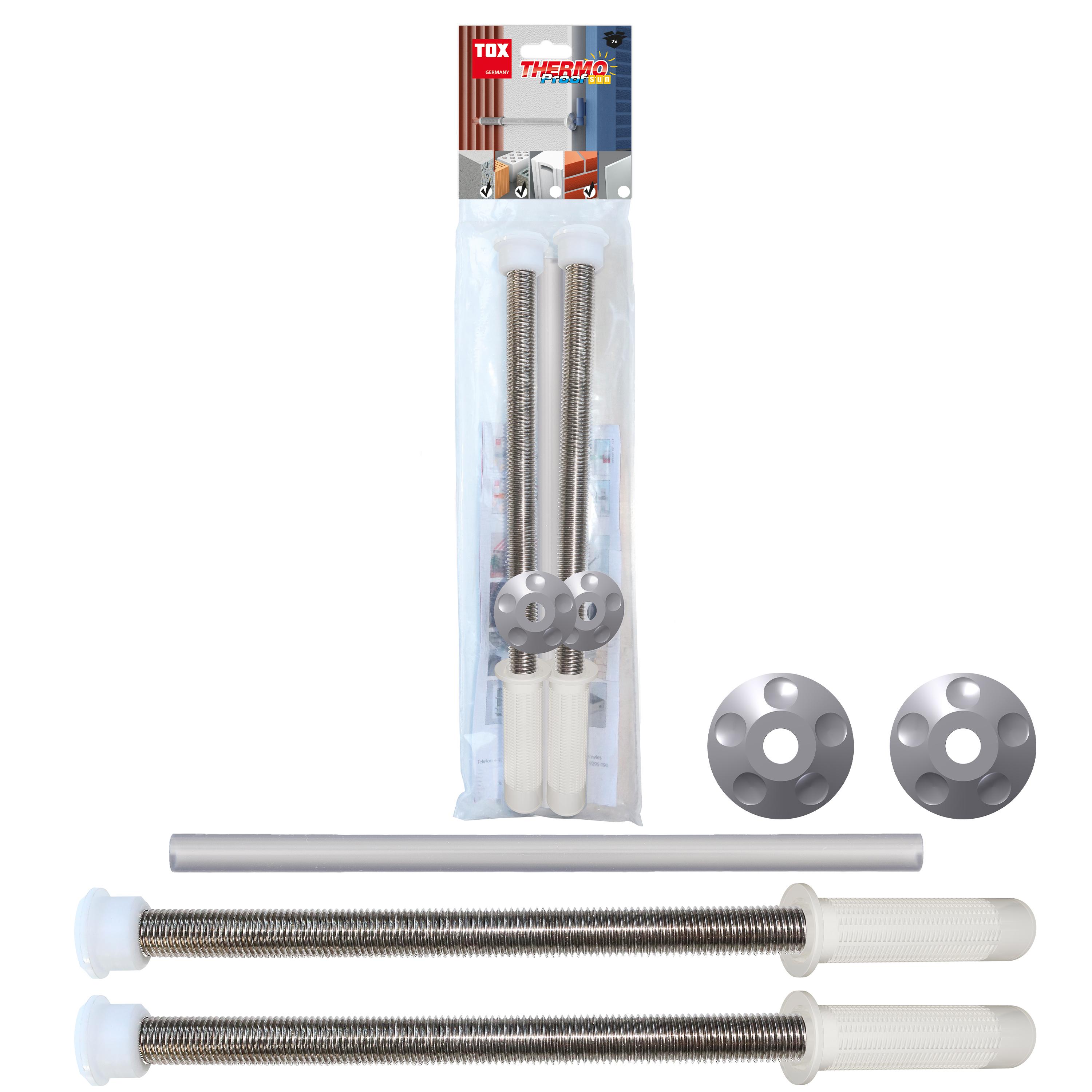

TOX Abstandsmontagesystem Thermo Proof Plus Sun M16x300 (2 Stk.)

Produktbeschreibung

Eigenschaften

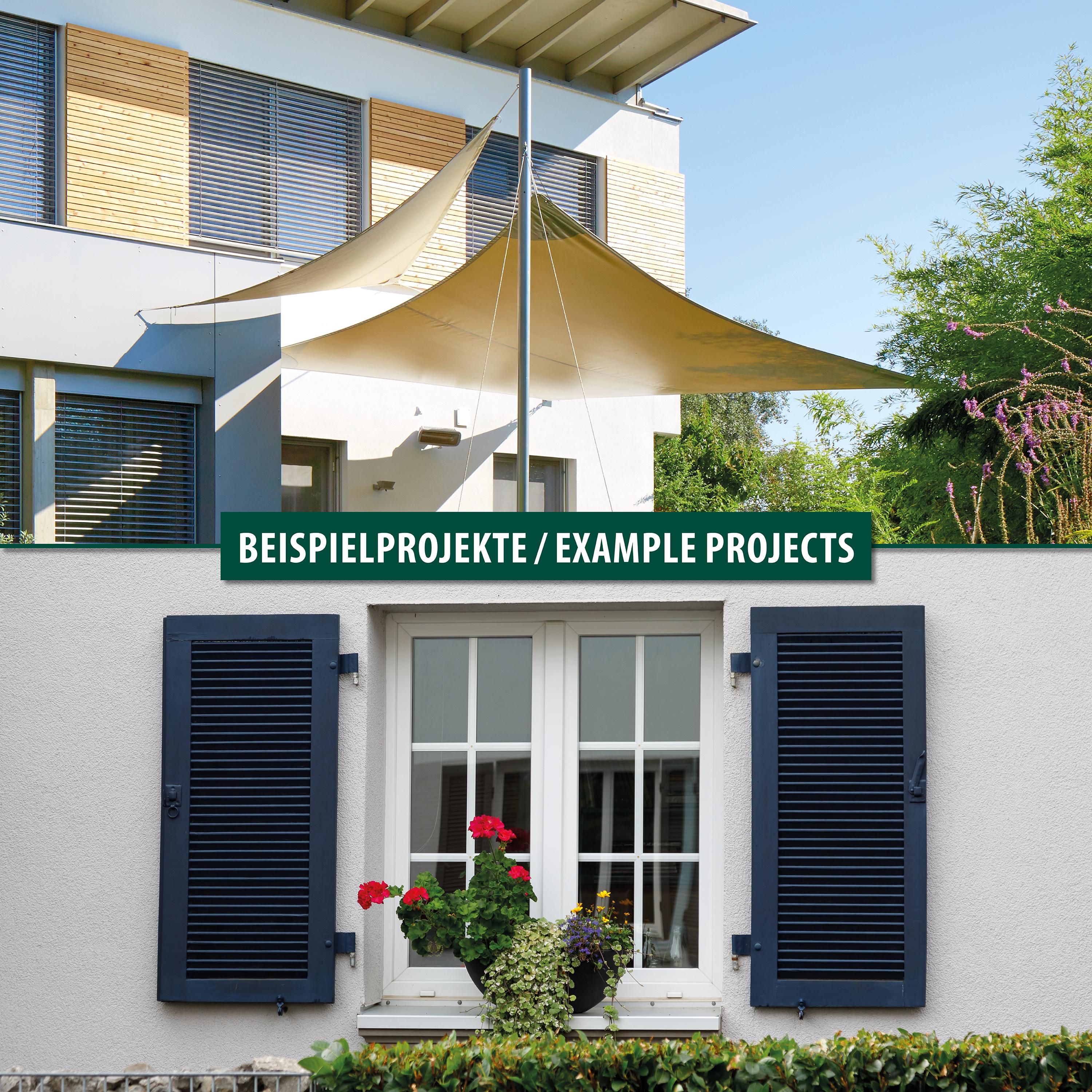

• Hervorragend geeignet für die Montage von Fensterklappläden sowie Sonnensegeln
• Variabler M10 oder M12 Gewindeanschluß für Kloben oder Ringschrauben
• Geeignet für Dämmstoffstärken bis 220 mm und Klinkerfassaden
• Flexible Abdeckkappe schützt vor Regen und Spritzwasser

Beschreibung & Einsatzbereich

• Schwerlast-Abstandsbefestigung bei Dämmungen und Klinker
• Praktisch kein Energieverlust und keine Wärmebrücken durch Edelstahl A4
• Einfache und schnelle Montage

Verarbeitung & Montage

• Die Wärmedämmung bis zum festen Untergrund durchbohren.
  Beton/Vollstein Ø 18mm • Lochstein Ø 20 mm
• Tiefe der nichttragenden Schichten messen
• Bohrloch mit Bohrlochtiefe h0 (siehe ETA Anhang 1) im Baustoff erstellen.
  Beton: Ø18x80 • Vollstein: Ø18x100 • Lochstein: Ø20x90
• Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen
• Lochstein: Mit Hilfe der Gewindestange Siebhülse ins Bohrloch schieben bis Kragen am Baustoff anliegt
• Gewindestange auf benötigte Länge (hef + tWDVS + 2 mm) kürzen
• Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen
• Iso-Spacer (mit Mutter M16) bis zur Mutterarretierung aufschrauben
• Beton/Vollstein: Bohrloch zu 2/3 mit Injektionssystem füllen.
  Bei Lochtiefe ≥ 190 mm Verlängerungsschlauch verwenden
• Lochstein: Siebhülse komplett mit Injektionssystem füllen.
  Bei Lochtiefe ≥ 190 mm Verlängerungsschlauch verwenden
• Gewindestange drehend einschieben bis Kragen des vormontierten Iso-Spacer vollständig anliegt
• Den Injektionsmörtel gemäß den Aushärtezeiten der im Anhang 1 aufgeführten ETA’s aushärten lassen
• Anbauteil mit Schraube/Gewindestange (Länge = Einschraubtiefe + Anbauteildicke) befestigen (Min. Einschraubtiefe: M10 = 10 mm / M12 = 12 mm; Max. Einschraubtiefe: M10/M12 = 34 mm)
