GANTER GRIFF Verstellbarer Klemmhebel GN 300.1 d1 M 16 mm l1 108 mm l2 32 mm Außengewinde

Produktbeschreibung

verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305

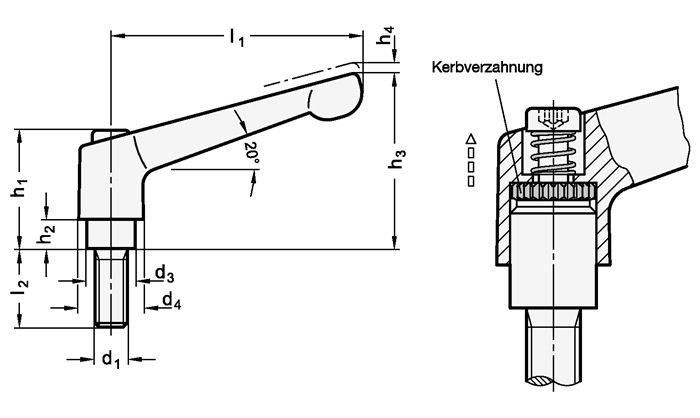

Weitere technische Eigenschaften:
· h1: 50,5mm
· d1: M 16mm
· h3: 75mm
· d3: 23mm
· h2: 12mm
· d4: 30mm
· h4: 5mm
· l2: 32mm
· l1: 108mm

weitere Abmessungen und Farbvarianten auf Anfrage lieferbar

Attribute

Ausführung	Außengewinde
Breite	85,000 Millimeter
Gewicht	360,000 Gramm
Höhe	30,000 Millimeter
Länge	150,000 Millimeter
t min.	- Millimeter
Verpackungsgröße	1.00 Stück
