GANTER GRIFF Verstellbarer Klemmhebel GN 300.1 d1 M 12 mm l1 92 mm l2 - mm Innengewinde

Produktbeschreibung

verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305

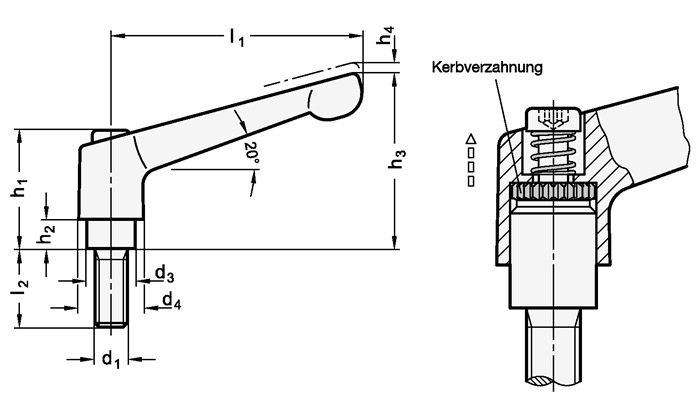

Weitere technische Eigenschaften:
· h1: 43mm
· d1: M 12mm
· h3: 64mm
· d3: 19mm
· h2: 11mm
· d4: 24mm
· h4: 4mm
· l2: -mm
· l1: 92mm

weitere Abmessungen und Farbvarianten auf Anfrage lieferbar

Attribute

Ausführung	Innengewinde
Breite	45,000 Millimeter
Gewicht	175,000 Gramm
Höhe	20,000 Millimeter
Länge	120,000 Millimeter
t min.	17 Millimeter
Verpackungsgröße	1.00 Stück
