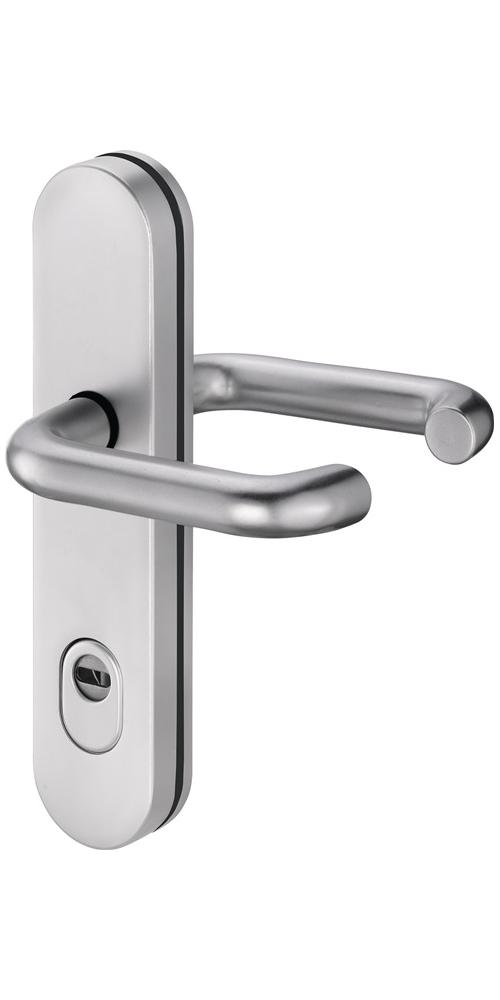

EDI Schutzgarnitur Logo 8755/7203 Aluminium F1 72 mm 35-45 mm

Produktbeschreibung

Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet · Stärke Innenschild = 8 mm · Drücker-Lagerung: lose · Drückertyp und -stärke: 103 mit Ø 22 mm, bzw. bei Alu 8 mm VKT = 104 mit Ø 18 mm · Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 = K2 (gekröpft), bzw. Modell …/0772 und …/0792 = K7 (gerade) · Stütznocken: M6, Ø 10 mm anbohrgeschützt · Verschraubung: 3-fach M6, verdeckt · Anbohrschutz beim Außenschild · Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde · mit Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand · DIN links / rechts · Widerstandsklasse ES1

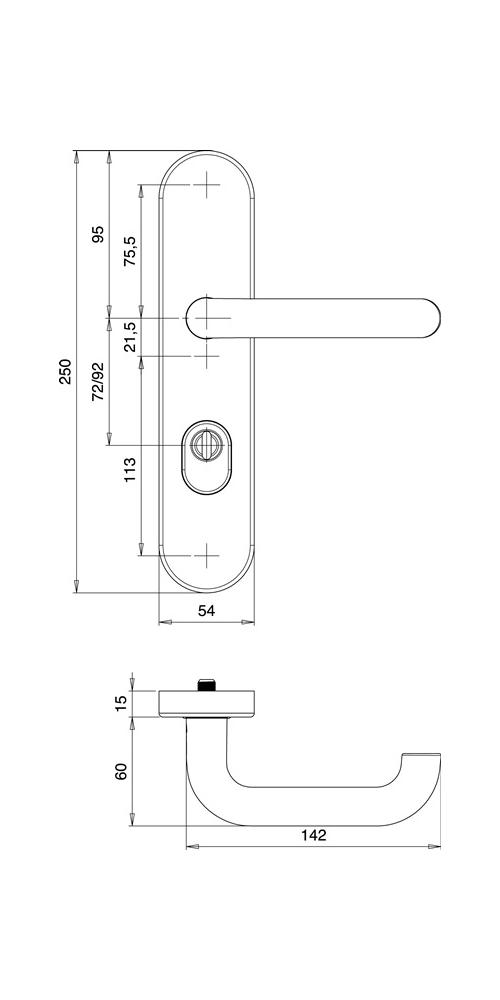

Weitere technische Eigenschaften:
· Schildstärke: Außenschild 15 mm, Innenschild 8mm
· Abdeckung: mit Zylinderabdeckung
· Breite: 54mm
· Länge: 250mm

Attribute

Anschlagrichtung	DIN links / rechts
Ausführung	Drückergarnitur
Breite	145,000 Millimeter
Entfernung	72 Millimeter
Farb-Nr.	F1 Millimeter
Für Türstärke	35-45 Millimeter
Gewicht	1180,000 Gramm
Höhe	60,000 Millimeter
Länge	260,000 Millimeter
Lochung	PZ Millimeter
Material	Aluminium Millimeter
Modell	Logo 8755/7203 Millimeter
Norm	DIN 18257 Millimeter
Oberfläche	F1 / naturfarbig Millimeter
Verpackungsgröße	1.00 Stück
Vierkant	8 Millimeter
Widerstandsklasse	ES1 Millimeter
Zylinderabdeckung	mit ZA Millimeter
